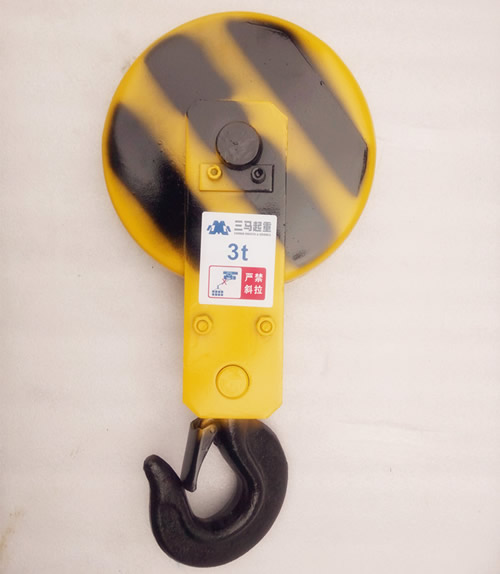

電動葫蘆吊鉤總成 三馬葫蘆吊鉤 雙梁吊鉤 吊鉤滑輪
電動葫蘆吊鉤是起重機械中常見的一種吊具。吊鉤常借助于封閉滑輪組等部件懸掛在起升機構的鋼絲繩上。主要有吊鉤頭,螺母或者夾板,橫梁,滑輪軸,側板及外罩等主要零件組成，滑輪轉動部位采用向心軸承，吊鉤采用20#鋼模鍛制成，并用推力球軸承通過吊鉤橫梁與外殼相連接，使吊鉤運轉自如。吊鉤裝置為單滑輪式，滑輪由鑄鐵或鑄鋼制成。8t、10t、16t、20t吊鉤裝置為雙滑輪式。
式樣 | 項目 | 吊鉤長 | 軸長 | 三馬起重機械滑輪技術參數(shù) | 自重 | 鋼絲繩 | |||
噸位 | mm | mm | 外徑φmm | 底徑φmm | 內徑φmm | 軸承型號 | kg | φmm | |
吊板式 | 0.5t | 124 | 72 | 130 | 110 | 47 | 6204 | 4.6 | 4.8 |
1t | 176 | 76 | 165 | 140 | 62 | 6305 | 11.5 | 7.4 | |
2t | 225 | 101 | 235 | 210 | 80 | 6307 | 16.6 | 11 | |
3t | 247 | 107 | 276 | 250 | 90 | 6308 | 26 | 13 | |
5t | 320 | 138 | 328 | 291 | 140 | 6313 | 35 | 14 | |
雙滑輪式 | 1t | 230 | 110 | 95 | 47 | 6204 | 4.8 | ||
2t | 270 | 165 | 140 | 62 | 6305 | 7.4 | |||
3t | 350 | 235 | 210 | 80 | 6307 | 11 | |||
5t | 500 | 276 | 250 | 90 | 6308 | 13 | |||
10t | 513 | 328 | 291 | 140 | 6313 | 14 | |||
